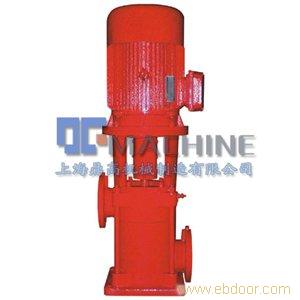

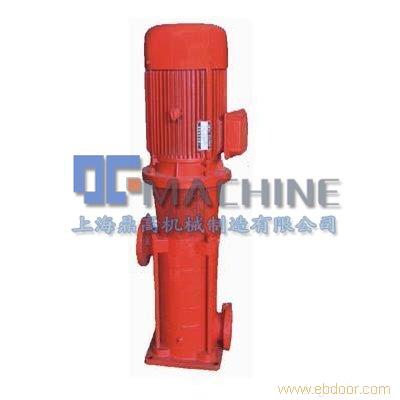

上海鼎高机械制造有限公司生产的XBD-LG型立式多级消防泵组系立式单吸多级分段式离心泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水，也可应用于厂矿给排水。输送液体的流量范围为1--45L/S，压力范围为0.3--2.0 MPa，配套功率范围为5.5--132kW,口径范围为￠25--￠150mm.

    XBD-LG型立式多级消防泵组其性能参数,技术条件均符合国家新颁布的GB6245-2006《消防泵》标准的要求,.质量可靠,性能稳定.

型号意义:

主要特点:

1、泵结构紧凑,体积小,外观美观,其立式结构决定安装占地面积小,其重心重合于泵脚中心,因而增加了泵的运行稳定性和使用寿命.

2、泵吸入口和吐出口均水平方向,简化了管路的连接.

3、泵扬程可根据需要增减水泵级数并切割叶轮外径予以满足,而不改变安装占地面积,这是其他泵类所不具有的.

4、泵转子具有较小的绕度,运行平稳,振动小,噪音低,使用寿命长.

产品用途:

   XBD-LG型立式多级消防泵组主要用于消防管道增压送水,也可适用于工业和城市给排水,高层建筑增压送水,远距离送水,采暖,浴室,锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合.

使用条件：

1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；
2、泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；
3、介质使用温度-15℃～120℃;
4、系统工作压力≤2.5MPa;
5、周围环境温度应低于40℃,相对湿度低于95%。

结构说明：

   XBD-LG型立式多级消防泵组由定子部分和转子部分组成,泵定子部分由进出水段、中段、导叶、泵盖、外筒体等零件组成。转子部分由轴,叶轮,泵盖衬套组成.转子下端为水润滑轴承,无轴承,泵的轴向力分由电机轴承来承受.进出水段,泵盖和外筒体的结合面用橡胶垫通过拉紧达到密封.泵旋转方向从驱动端下看为顺时针转动.

1、泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；
2、泵的吸入口和出水口在同一中心线上，简化管路的连接；
3、根据实际情况，泵的进出口可装配成90°、180°、270°不同的方向；
4、根据实际情况，泵的出口可装配成1~5个出口，以满足同一台泵上获得不同的扬程；

主要部件材料:

泵组的安装:

   1、安装前检查水泵的完好情况

   2、泵组安装位置应尽可能靠近水源出

   3、泵组与底座安装有两种方式,一种是直接装在水泥基础上的刚性连接,另一种是采用JGD型减振器安装的柔性连接.

   4、直接安装可将泵安放基础上垫高30--40毫米(准备充填料泥浆之用),然后进行校正,并穿好地脚螺栓,充填水泥砂浆,经3--5天水泥干涸后,重新校正,待水泥完全干涸后,拧紧地脚螺栓的螺母.

   5、安装管路时,进,出水管路都应有各自的支承,不应使泵的法兰承受过大的管路重量.

   6、泵组用于有吸程场合,进口管路不应有过多弯道,同时不得有漏水,漏气现象存在.

   7、在进口管路上装有过滤网,以防杂质进入叶轮内部.滤网的有效面积应是进水管面积的3--4倍,以保证液体的自由畅通.

   8、为了维护和使用方便安全,在泵组的进,出口管路上安装一只调节阀及泵出口附近安装一只压力表,以保证泵在额定范围内运行,确保泵的正常运行和使用寿命.

   9、进口如需扩径连接,请选用异径偏心管道接头.

泵组的起动.运转和停车:

一、起动

   1、泵组用于有吸程场合,即进口为负压时,应先向管路中进行灌水或用真空泵引水,使水充满整个泵和进口管路,注意进口管路必须密封,不得有漏气现象处在.

   2、关闭出口管上的闸阀及压力计旋塞,以减小起动电流.

   3、用手转动转子几圈,使轴承润滑并检查泵内叶轮和密封环远转有无碰擦,如转不动,不应起动,直到找出故障原因为止.

   4、试起动,电机转向应和泵上的箭头指向一致,打开计旋塞.

   5、当转子达到正常运转后,压力计显示出压力时,逐渐打开出口闸阀,调节至所需工况.

二、运转

   1、泵组在运转时,必须注意观察仪表读数,尽量使泵在铭牌规定的流量扬程附近工作,严防大流量远行.

   2、定时检查电机电流值不应超过额定电流.

   3、泵组的轴承温度不得高于75℃,并不得超过外界温度35℃

   4、易损件磨损过大应及时更换

   5、发现异常现象,立即停机检查原因.

三、停车

   1、关闭出水管路上的闸阀,关闭真空表旋塞.

   2、停止电机,然后关闭压力计旋塞.

   3、如有冬季寒冷季节,应将泵内液体放尽,以免冻裂.

   4、长期停止使用,应将泵拆卸,清洗上油,妥善保管.

故障原因及排除方法:

详情参数以及技术数据请来电咨询 孙工
