您现在的位置：上海鼎高机械制造有限公司 > 产品展示

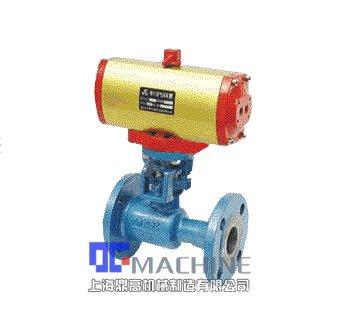

球型闸阀

价格：面议

产品型号：球型闸阀

有效期：长期有效

所在地：上海市松江区

配送信息：

供应数量：1000

了解详情，请立即咨询！

1 2

该公司共有 2条同类“气动闸阀”信息查看全部>>

详细说明

性能规范：

型号	公称压力（MPa）	试验压力Ps（MPa）			工作温度（℃）	适用介质
		-	-	-
PF.QZ41M-10	1.0	1.5	1.1	0.6	300	蒸气、水、油等
PF.QZ41M-16	1.6	2.4	1.8
PF.QZ41M-25Q	2.5	4.0	2.8		350

主要零件材料：

零件名称	材料
	PF.QZ41M-10 16	PF.QZ41M-25Q
阀体	HT200	QT450-10
球体	不锈钢
阀杆	45#
手柄	Q235
密封圈	复合石墨

球型闸阀外形尺寸和连接尺寸：

型号	公称通径	尺寸（mm）
型号	公称通径	L	D	D1	D2	b-f	z-Φd	H	Do
PF.QZ41M-10	40	165	145	110	85	18-3	4-18	155	250
	50	178	160	125	100	20-3	4-18	175	300
	65	190	180	145	120	20-3	4-18	195	300
	80	203	195	160	135	22-3	8-18	225	320
	100	229	215	180	151	22-3	8-18	250	320
	125	254	245	210	185	24-3	8-18	270	360
	150	267	280	240	215	24-3	8-18	290	360
	200	292	335	295	265	26-3	8-23	320	450
	250	330	390	350	320	28-3	8-23	405	450
	300	356	440	400	368	28-4	12-23	560	1000
	350	381	500	460	428	30-4	16-23	620	1000
PF.QZ41M-16 （PF.QZ41M-25Q）	40	232	145	110	85	20-3	4-18	155	250
	50	250	160	125	100	20-3	4-18	175	300
	65	270	180	145	120	20-3	4-18	195	300
	80	280	195	160	135	22-3	8-18	225	320
	100	300	215	180	155	24-3	8-18	250	320
	125	325	245	210	185	26-3	8-18	270	360
	150	350	280	240	210	28-3	8-233	290	360
	200	400	335	295	265	30-3	12-23	320	450
	250	450	405	335	320	32-3	12-25	405	450
	300	500	460	410	375	34-4	12-25	560	1000
	350	550	520	470	435	38-4	16-25	620	1000
